В наши времена дешевых однокристальных трансиверов прямого преобразования с низким динамическим диапазоном и плохой фильтрацией нормальный прием становится привилегией обладателей супергетеродинных приемников. Я впервые столкнулся с этим когда делал FRN линк на рации BF-888. Несчастный баофенг будучи подключенным к антенне на крыше 9 этажного дома обеспечивал прием полуваттной рации с расстояния примерно в 1км. После множества экспериментов он был заменен на кенвуд тк3107 который ту же рацию слышит с 15км по некоторым направлениям. Но пока я пытался заставить баофенг работать нормально я впервые сделал объемный фильтр и столкнулся с его настройкой. Недавно же я впервые сделал сдвоенный спиральный фильтр и еще один cavity фильтр для  LoRa 868, и решил тут изложить опыт их настройки.
Итак. Cavity.

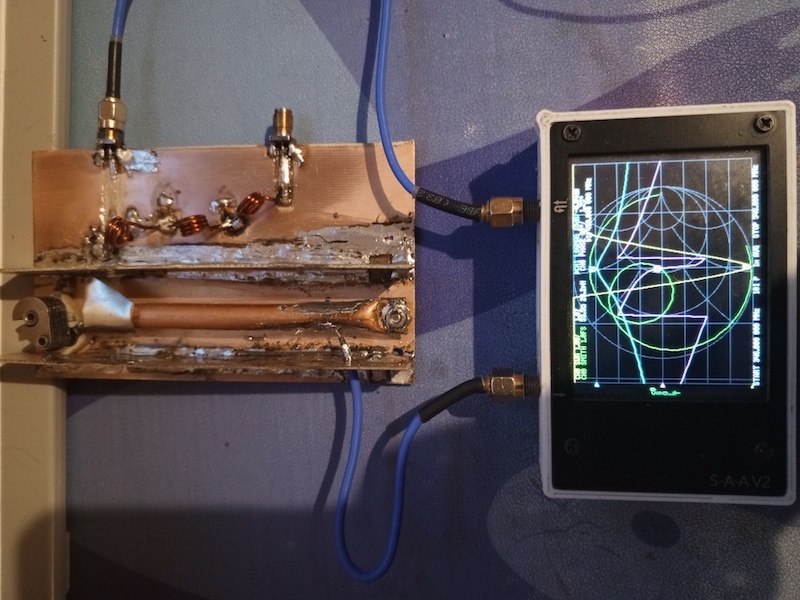

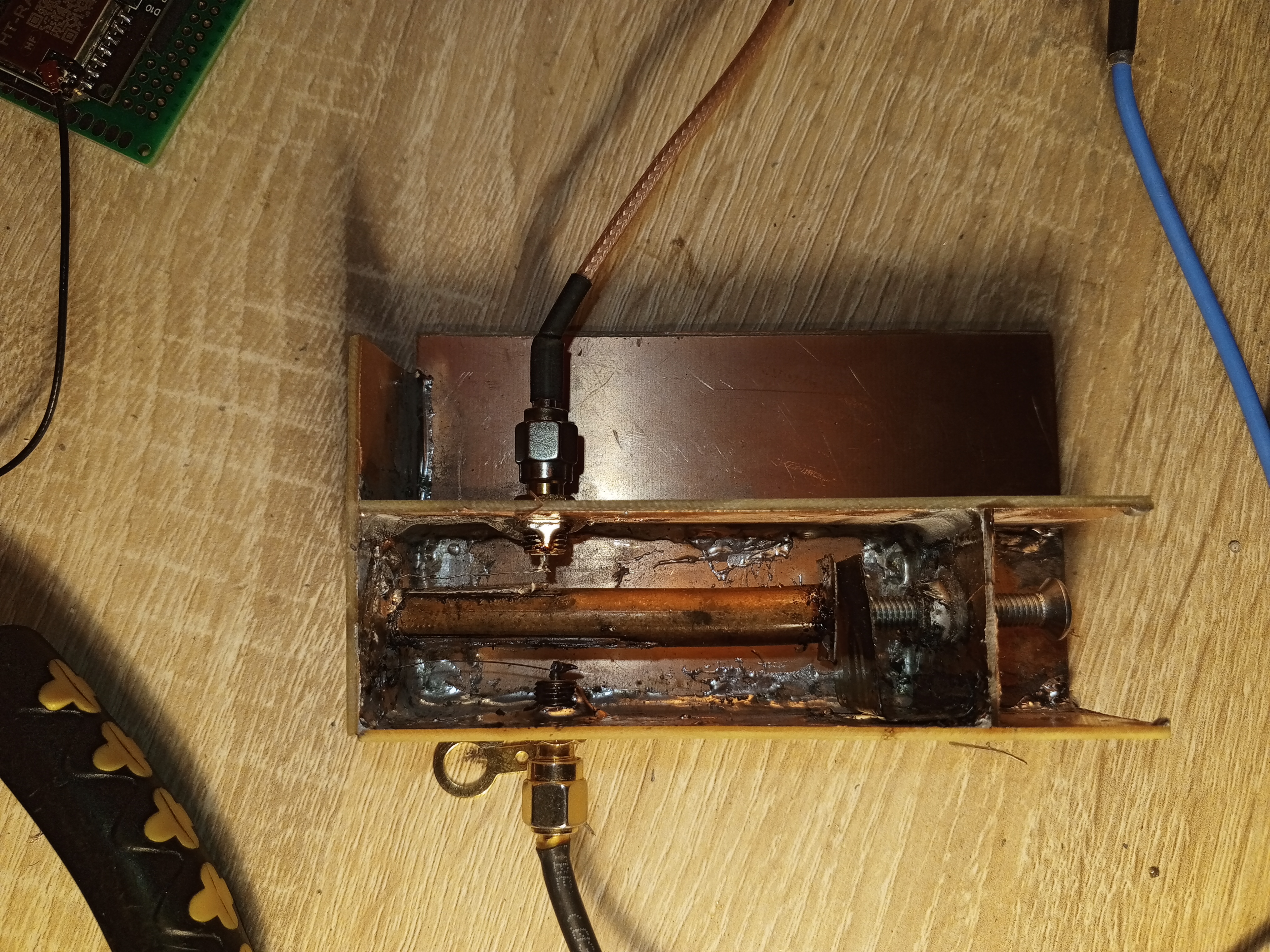

Состоит из некоторого замкнутого объема длиной чуть больше четверти волны и штыря в нем чуть короче четверти волны прикрепленного к одному из торцов. В противоположный торец вкручивается винт, который образует с торцом штыря подстроечную емкость, им настраивается частота резонанса.
Так как в хозмаге сложно найти латунные винты и гайти с нулевым люфтом можно под винт припаять пружинящую полоску жести которая и будет являться элементом конденсатора настройки. Это сразу решит проблему возможной потери контакта между болтом и корпусом при окислении, и проблему люфта - винт будет поджат.
Объемный фильтр является по сути высокодобротной линией передачи, в которой создается стоячая волна, фильтрация происходит за счет сложения в фазе падающей и отраженной волн движущихся по линии. Волны частот отличных от резонансной не складываются в фазе и не усиливают друг друга, поэтому их амплитуда гасится в резонаторе.
Расчитать по быстрому можно тут https://www.changpuak.ch/electronics/Coaxial_Tank_VHF_Filter_Designer.php
Жабоскрипт калькулятор это конечно не ЭМ моделировщик типа CST, он выдает размеры близкие к оптимальным, и отклонение от них не приведет к катастрофе, главный размер тут это длина центрального штыря.
Настройка.

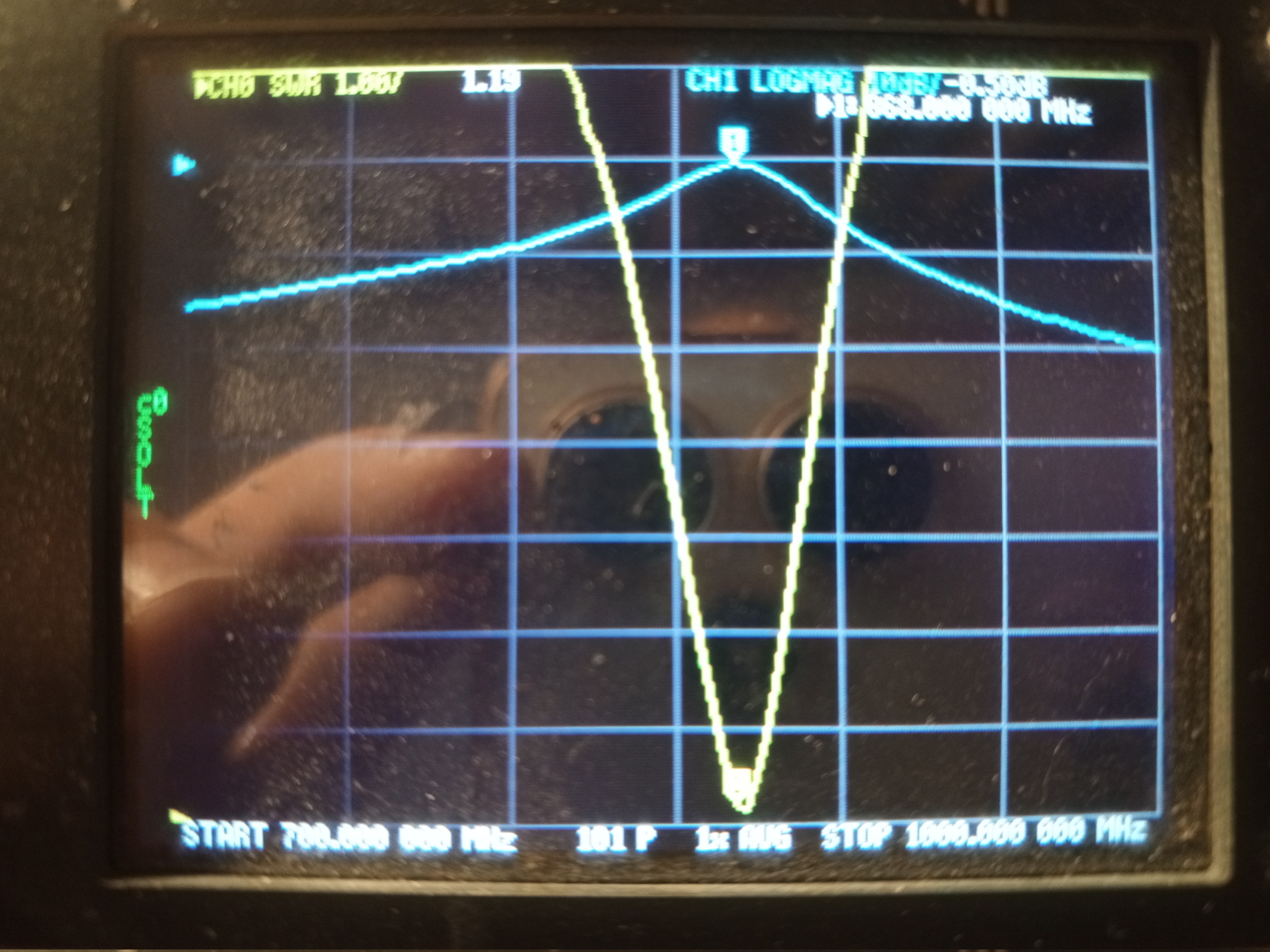

После расчета и сборки фильтра подключаем к анализатору, крутим винт настройки загоняя резонанс на нужную частоту. Закручивая внутрь уменьшаем, выкручивая - увеличиваем. Если винт вкручен на полную а частота все равно выше чем надо - придется либо поставить более длинную центральную трубку, либо припаять к установленной жестяную шляпку для увеличения емкости. Если винт полностью выкручен а частота все равно выше - придется обрезать трубку.

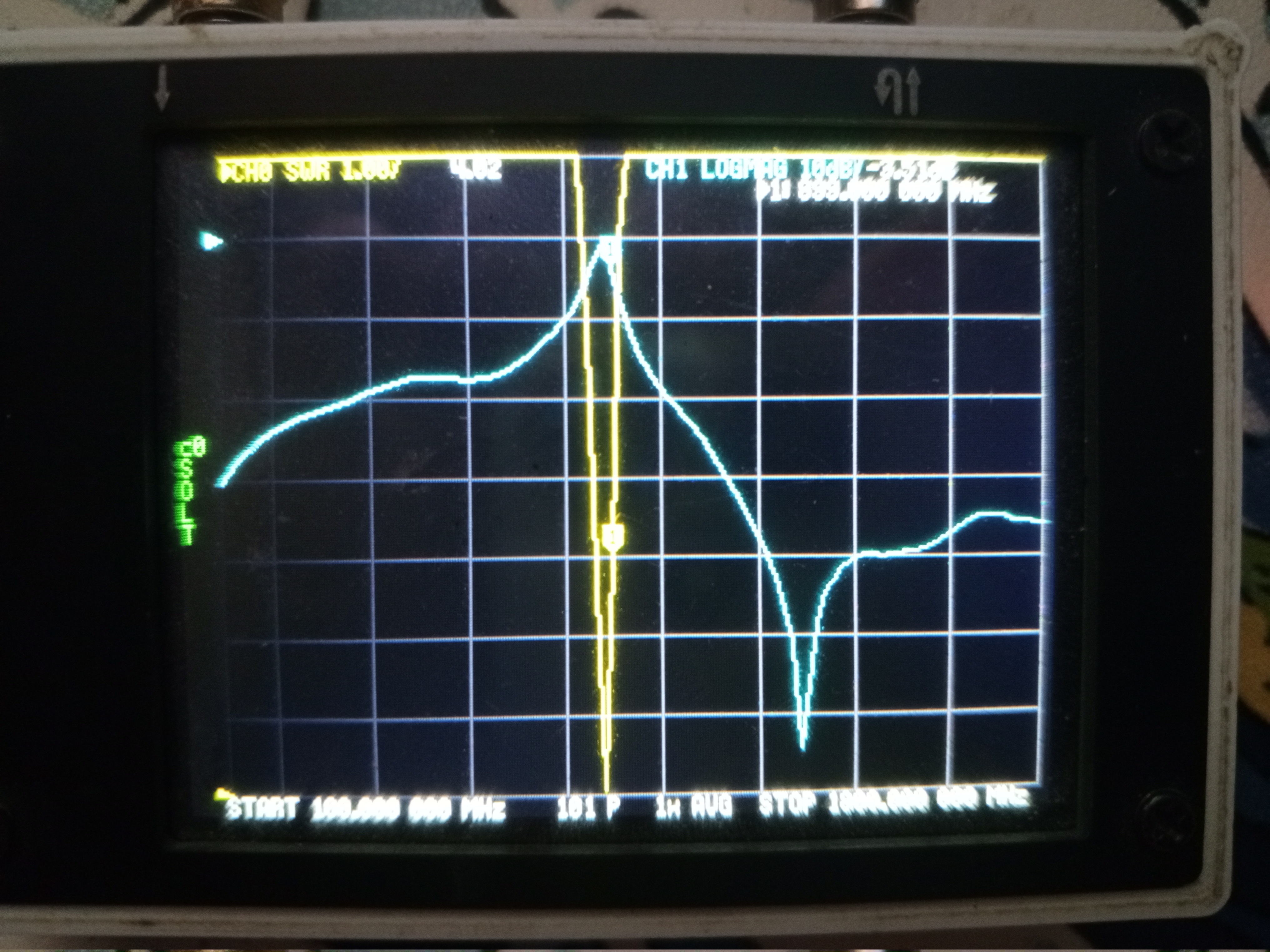

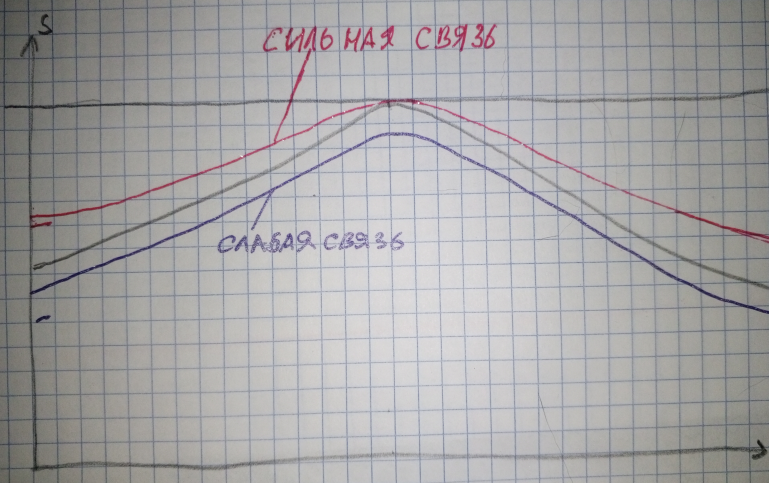

Для того чтобы выжать из фильтра минимум потерь и максимум ослабления внеполосных сигналов надо чтобы связь источника, резонатора и нагрузки была критической. Если меньше - фильтр будет вносить потери. Если больше - подавление сигналов вне полосы будет хуже.

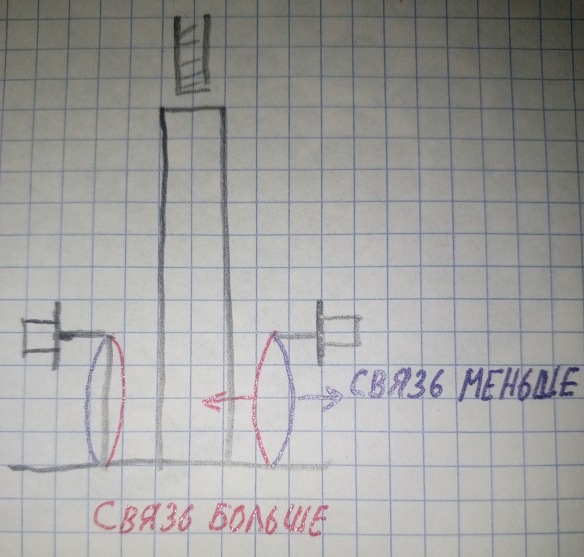

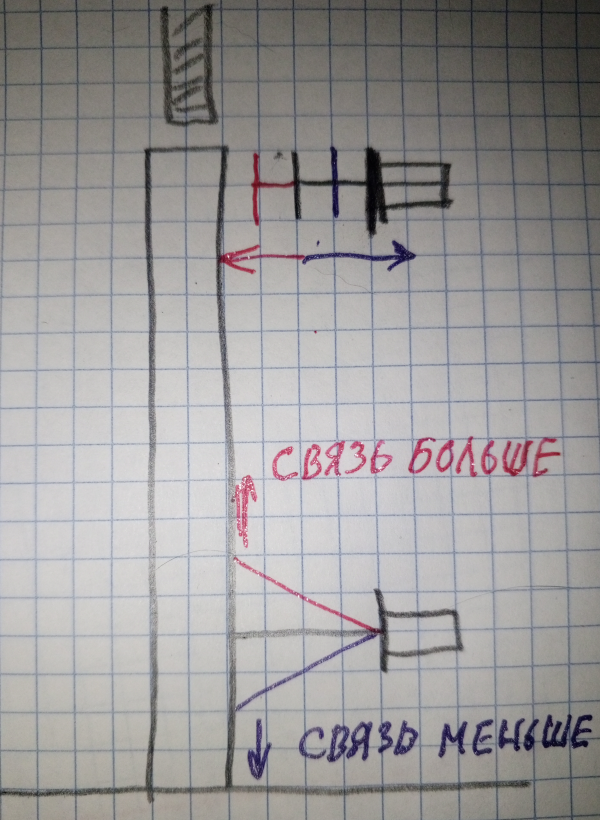

В зависимости от того какой способ связи с резонатором используется меняем ее значение на входе и выходе. Если индуктивная у закороченного конца резонатора - меняем площадь петли индуктивной связи, отгибая проводник. Если надо уменьшить связь - отгибаем провод к внешней стенке, если увеличить - к штырю. Если прямая связь то подпаиваем проводник связи выше или ниже по штырю, если емкостная - то двигаем лепесток конструктивной емкости от разъема.



 Делаем так несколько раз, поскольку изменение одного параметра влияет на остальные, втч и частоту настройки. Добиваемся минимальных потерь на рабочей частоте.
Кстати закрытие продольной стенки резонатора после настройки практически не влияет на настройку, может чуть-чуть уменьшается частота.

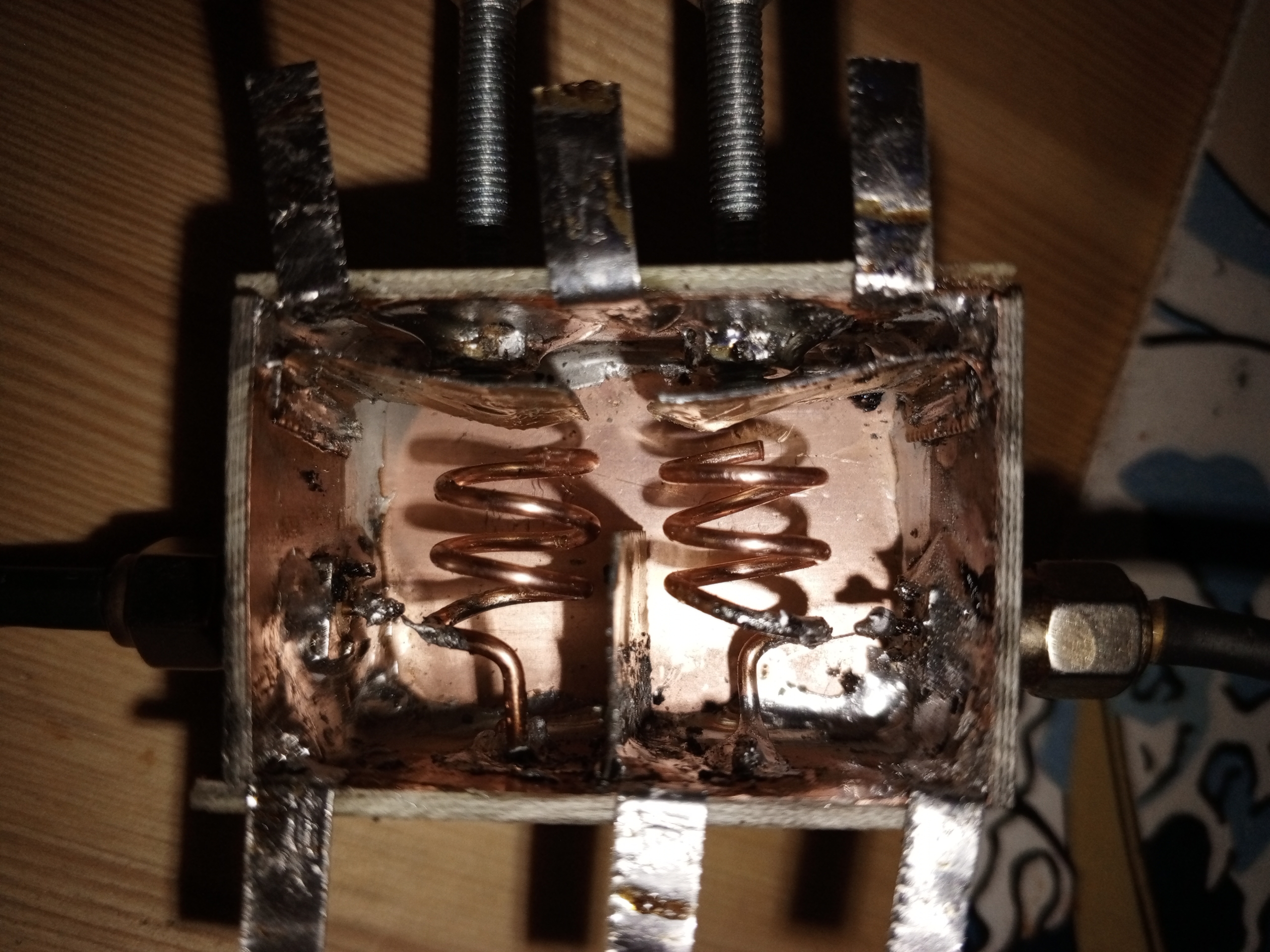

Сдвоенный спиральник.
Спиральники логично использвать в районе 100-1000 мгц, так как на фильтры на сосредоточенных элементах уже сильно влияет емкость монтажа итд, а объемники довольно большие.
Посчитать можно тут https://www.changpuak.ch/electronics/Helical_Bandpass_Filter_Designer.php

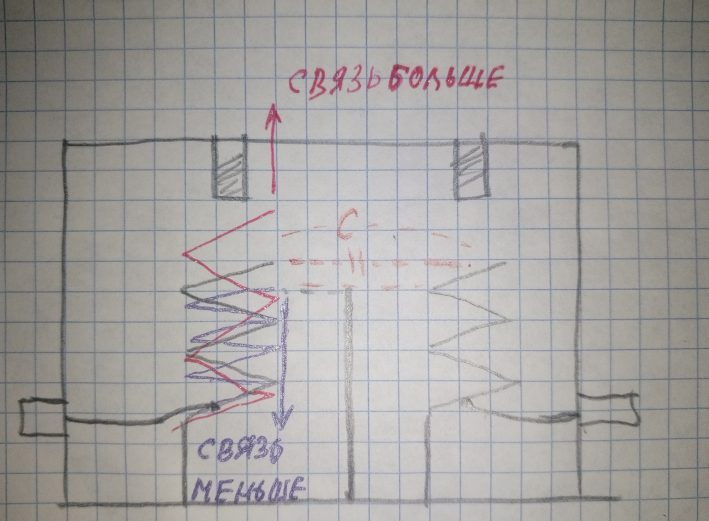

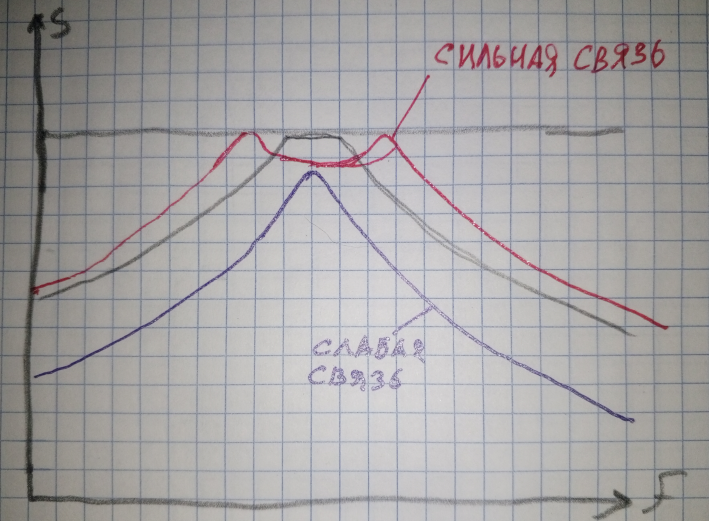

Тут после расчета и изготовления связь между спиралями можно регулировать растягивая и поджимая их.

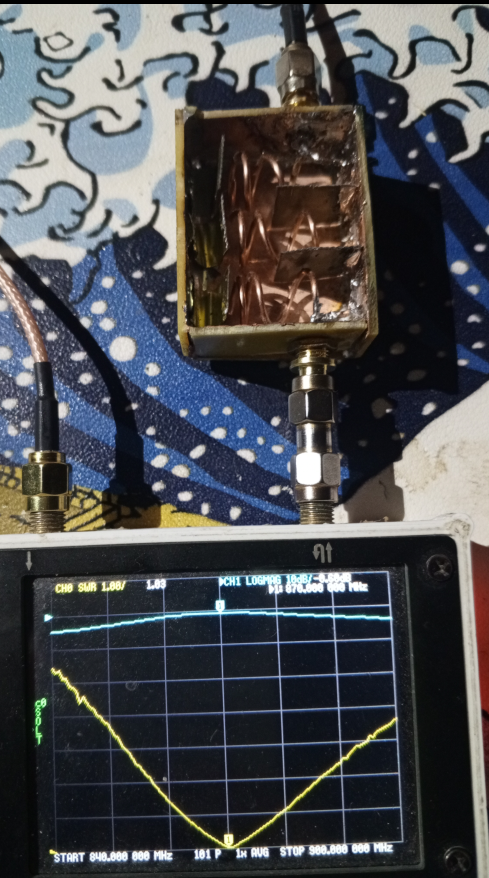

Поскольку связь между спиралями осуществляется электрическим полем можно укорачивая и удлинняя их изменять длину спиралей которая "выглядывает" над перегородкой, тем самым меняя емкость связи не кромсая перегородку. Частота при этом уплывает не особо сильно.

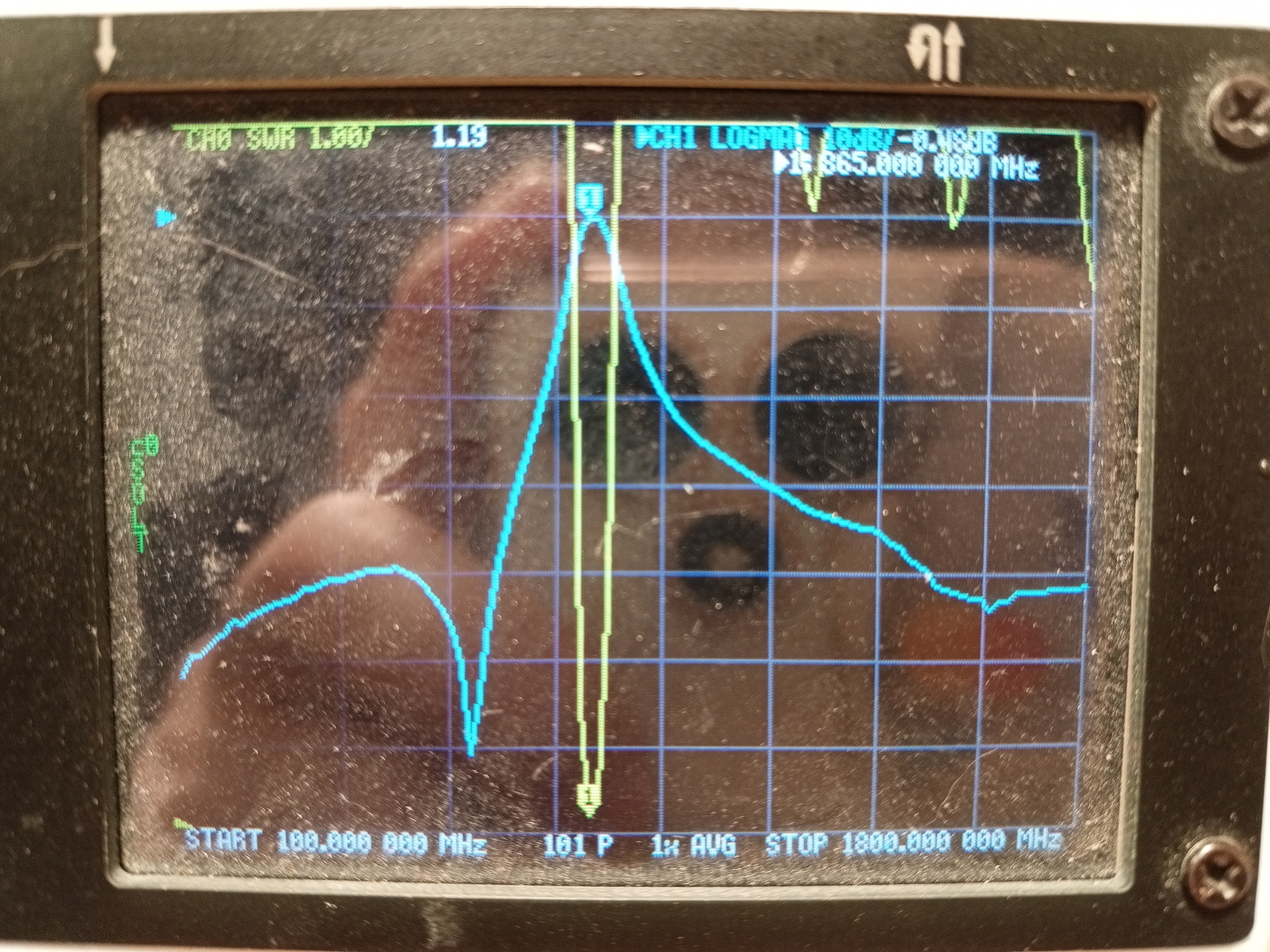

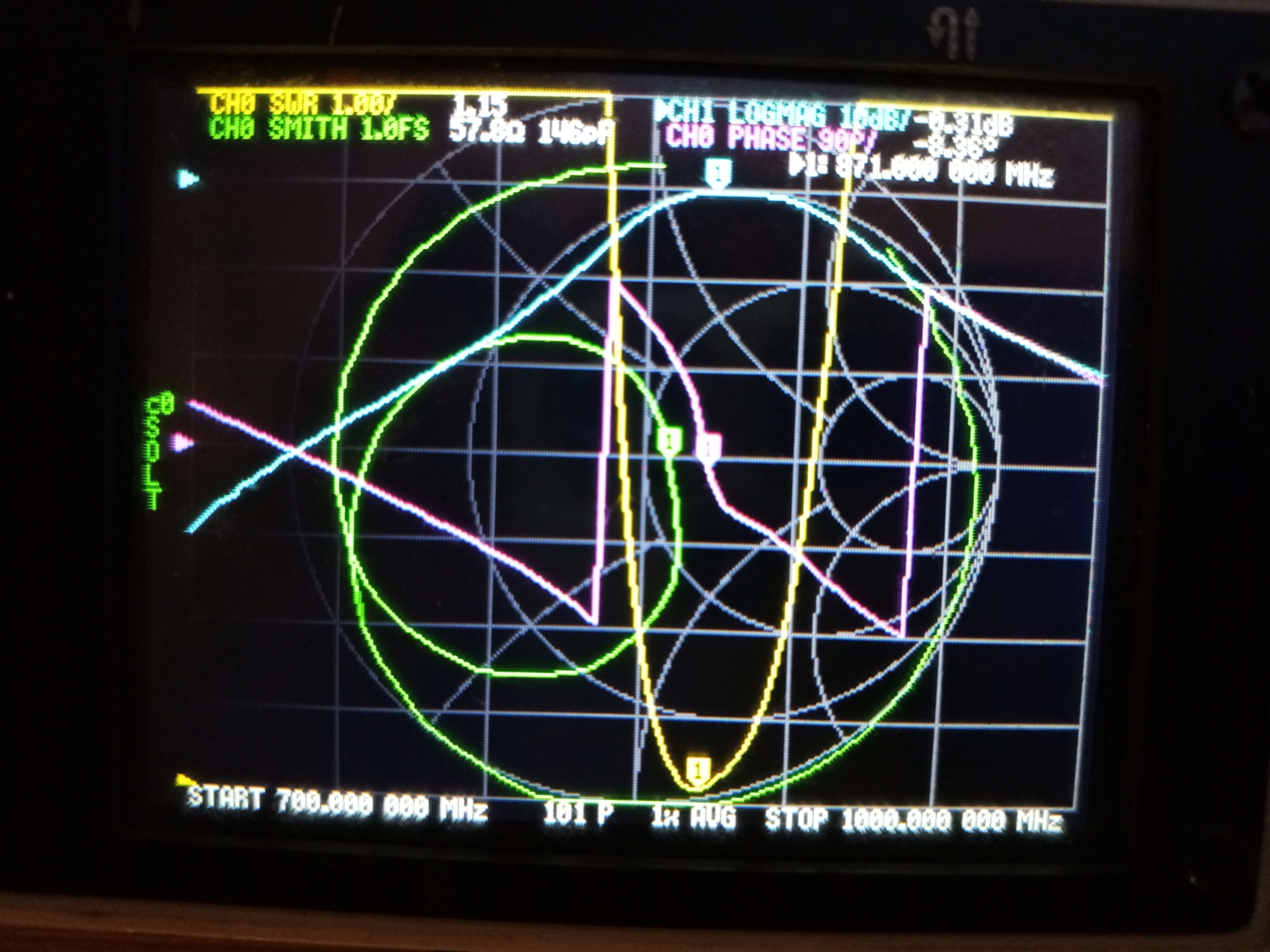

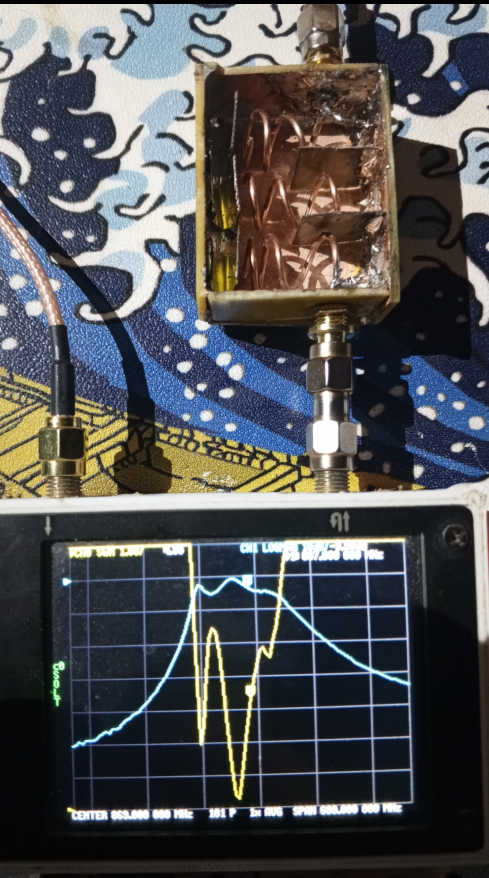

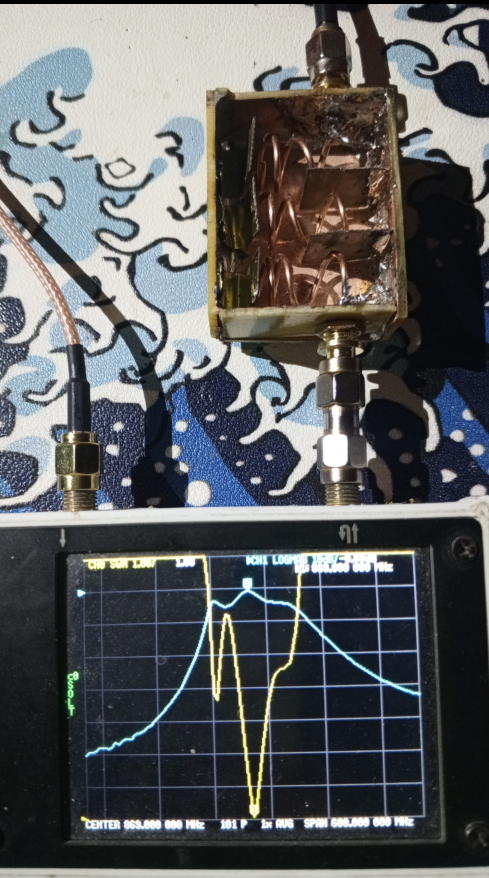

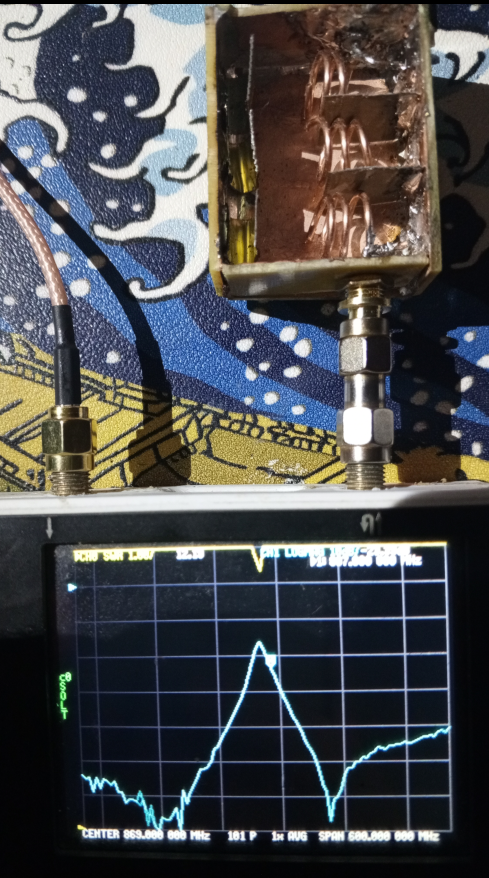

Графики потерь будут отличаться от объемного фильтра, т.к. тут по факту два связанных контура.
